變電站接地網及設備防雷計算軟件（ETEEP）
功能摘要
關鍵詞: 變電站接地網, 短路電流、設備防雷、計算軟件
變電站接地網設計計算雖說不是什么新技術,但由于工程竣工驗收時，經常遇到接地網及其相關技術參數實測結果與設計不符,甚至達不到國家相關技術標準的窘境，最后不得不（花更多費用）采取其它措施。究其原因主要有兩點：一是大地(土壤)相關參數測量數據不符合要求甚至錯誤；二是地網設計與布置和計算方法（手段）簡單甚至不科學。
當前，變電站接地網相關參數主要有“公式計算”和“數值仿真”兩類計算方法。前者計算方法雖簡單，但僅適用土壤參數各向均勻分布下的規測地網布置形狀；后者一般可適用于土壤參數各向任意分布和地網任意布置形狀，且計算結果往往較準確。
電力工程接地技術及其電磁環境計算（ETEEP）軟件是“公式計算”和“數值仿真”兩者方法兼而有之，可適應不同用戶要求（選擇對標）。與國外同類某（C***S）軟件比較，ETEEP軟件不僅價格便宜（僅為其約1/4），且功能更強大。
以下扼要介紹ETEEP用于變電站地網設計及相關計算的主要功能。
一 、創建大地計算模型

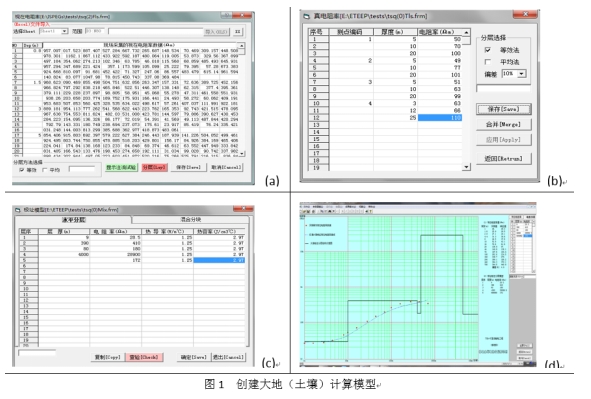

ETEEP有三種方法創建大地(變電站址)計算模型，用戶可根據數據性質和來源不同，選擇合適的方法以創建大地計算模型，如圖1所示。
（1）對于數據是源自現場不同位置實測的不同深度的視在電阻率數據，用戶可直接將數據錄入（或?qū)LS數據導入）到圖1（a）對話框中，然后點擊“分層（Layer）”按鈕進行自動分層，如圖1（d）所示。
（2）對于數據是源自現場不同位置實測并已解釋（分層）得到的真電阻率數據，用戶可直接將數據錄（導）入到圖1（b）對話框中，然后點擊“分層（Layer）”按鈕進行自動分層，如圖1（d）所示。
（3）對于已有計算模型,可將數據直接錄入到圖1（c）對話框中直接適用。如果用戶需要，可點擊“查驗”按鈕，查看地面“視在電阻率響應曲線”是否符合”實測曲線”,并給出兩者間的誤差值和推薦出新的計算模型，
（4）對于數據是源自現場不同位置實測并已解釋（分層）得到的真電阻率數據，用戶可直接將數據錄（導）入到圖1（b）對話框中，然后點擊“分層（Layer）”按鈕進行自動分層，如圖
二、短路電流計算

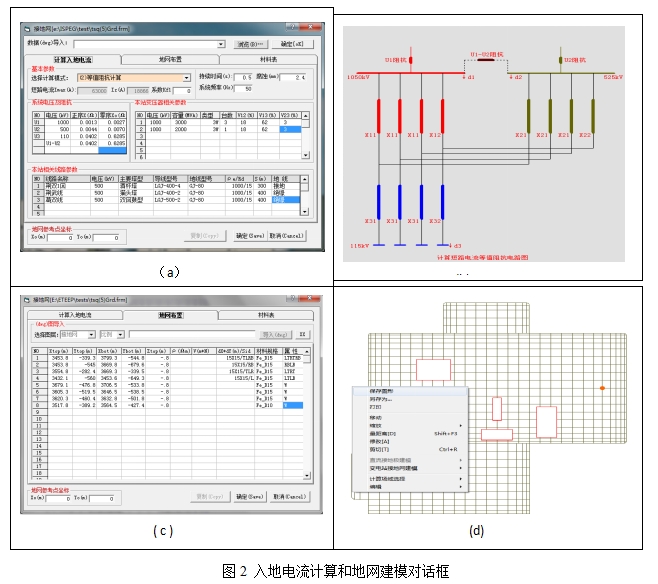

ETEEP可為用戶提供系統發生單相短路時，經地網入地的短路電流計算。用戶只需將相關參數錄入到圖2（a）所示對話框, ETEEP可根據如圖2（b）所示的系統等值阻抗、變電站電壓及其容量、地網接地阻抗等參數，計算得到接地網設計計算時所需的短路電流值。
三、創建地網布置模型
創建接地網布置模型十分方便，可采用dwg圖導入、直接參數輸入和用鼠標拖放三種方法。
（1）dwg圖導入法建模
用戶先借助autoCad平臺在1:1000或1:2000dwg設備平面布置圖上創建獨立圖層（如水平地網），并采用“矩形框”工具和鼠標，創建接地網平面布置圖范圍（只需確定對角點），保存文件。然后打開如圖2（c）所示對話框，選擇上述圖和對應圖層、比例，加載dwg即可讀取相關數據到對話框中—>設置屬性—>保存即完成地網建模。
（2）參數輸入法建模
用戶可根據變電站設備布置（或地網布置）情況，先直接在如圖2(c) 所示對話框中輸入地網關鍵節點坐標，然后對關鍵節點設置（如材料規格及尺寸、網格間距、是否倒角等）屬性保存即可看到地網布置平面圖，如圖2(d)所示。
（3）鼠標拖放操作建模（含編輯與修改）
為方便建模，ETEEP提供鼠標拖放操作法建模，實現圖形與參數表聯動，如圖2（d）所示。
通過該彈出菜單與鼠標拖放操作，可十分方便地完成接地網布置、刪除、修改、移動（改變對象位置）、倒角、添加垂直接地樁、修改節點（改變對象尺寸）等編輯操作，快速地完成參數化建模；也可通過該彈出菜單與鼠標拖放操作完成圖形縮放、量距、坐標讀取、文本編輯和文件保存、打印等工作。
上述鼠標拖放操作與修改參數表數據是聯動聯動。
四、運行計算及成果

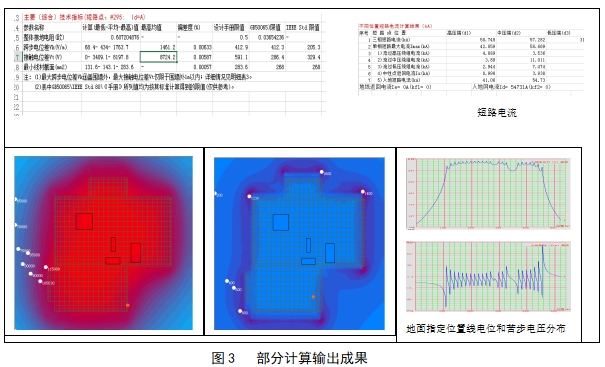

完成上述建模后，點擊“運行（R）”-“接地與電磁環境”后，軟件進入狀態，直到運行結束。生成的計算成果格式豐富，圖文并茂，可滿足用戶各種需求。輸出成果包括計算報告(word/xls格式)，各種曲線、電場電位和接觸電勢三維圖（jpg格式）等見圖3所示。
五、施工圖

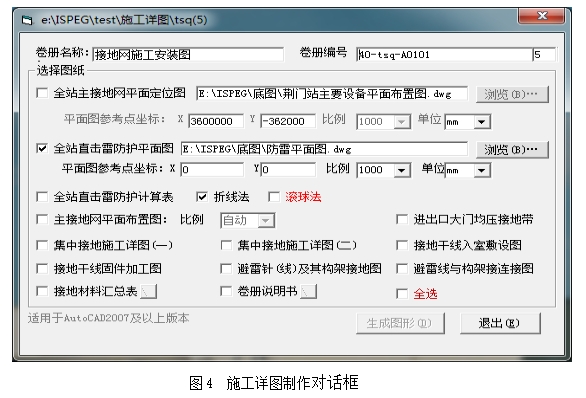

ETEEP可很以方地完成地網施工圖設計。用戶可以根據地網布置模型，通過繪圖對話框的選擇(如圖4)，為接地網自動生成配套的施工圖包括：
欲知更多內容，可聯系本公司
