• HVDC電力工程接地及其電磁環境計算軟件“(ETEEP）主要功能簡介
  來源：武漢市天怡電子有限公司 時間：2025/3/23

關鍵字: ETEEP、接地極、接地網、電磁環境、變電站防雷、計算軟件
武漢市天怡電子有限公司為用戶提供的”電力工程接地技術及其電磁環境計算 (ETEEP）”軟件產品，可以為廣大電力工程設計用戶提供強有力的設計計算工具和技術支持。內容涵蓋三大塊:1)直流輸電接地極設計及其地電流對環境影響；2）變電（換流）站接地網設計；3）變電（換流）站（站區）防直擊雷的設計計算。
ETEEP以恒定電流場和麥克斯韋方程理論為基礎，以電磁場+電路分析、有限元方法、反演擬合法等方法為計算手段，實現了用戶能輕松地、準確地完成電網行業中涉及到的各種電磁問題。具體說，可以輕松解決任意復雜地質和任意形狀條件下的變電站接地網和直流接地極相關技術參數計算問題。以下扼要介紹ETEEP功能。
（一）直流輸電接地極設計及及其地電流對環境影響

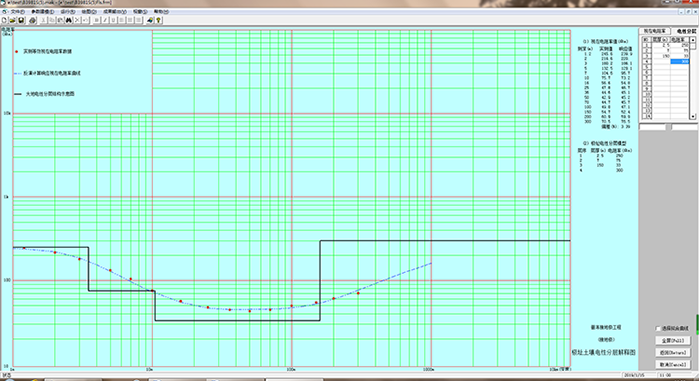

(1)根據Wenner法測得的土壤電阻率參數創建計算模型。設計人員可通過錄入（或xls文件導入）土壤視在電阻率參數，即可快速創建極址電性模型，如圖1所示。

圖1  創建極址計算模型

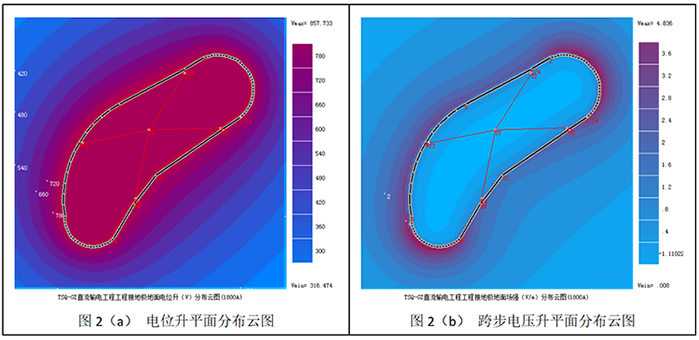

(2) 設計人員可采用dwg文件導入、參數錄入和鼠標拖放三種方式（之一）創建電極布置模型，并可根據恒定電流場電場原理，仿真計算N層土壤模型中任意形狀電極的接地電阻、最大跨步電壓，任意點散流密度、電場與電位分布云圖和曲線等特征參數，其云圖如圖2所示。

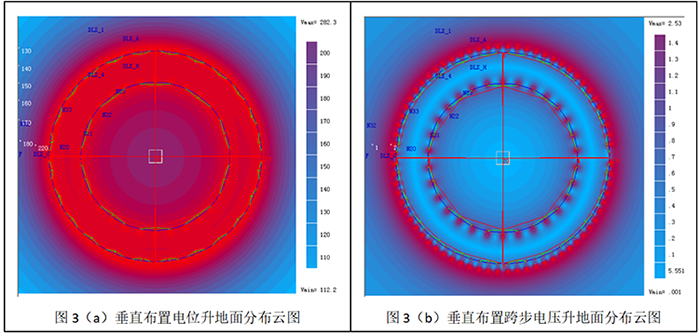

 (3) 根據熱擴散方程和散流密度，設計人員可計算出任意點暫態和穩態溫升，其局部散流密度及溫升云圖如圖3所示。

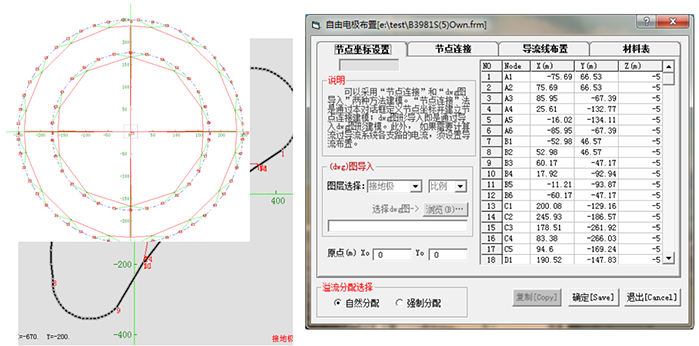

(4) 設計人員可通過選擇按鈕或參數設置方法，快速完成諸如 (緊湊型、分體式、共用、垂直型、深井型) 類型接地極布置設計（如圖4所示）和仿真計算，優化設計方案。

圖4  接地極布置設計及類型選擇對話框

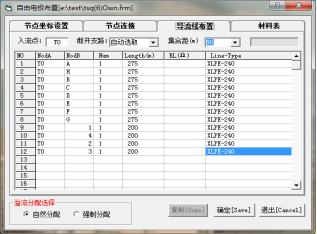

(5)可開展導流線布置設計（如圖5所示），并能準確計算出導流系統中直流電流的分配，為選擇饋電電纜型號及截面提供依據。

圖5   導流系統布置設計對話框

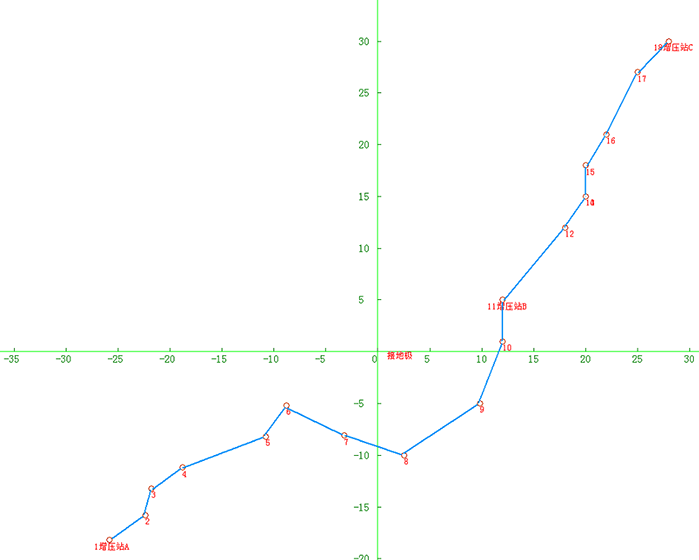

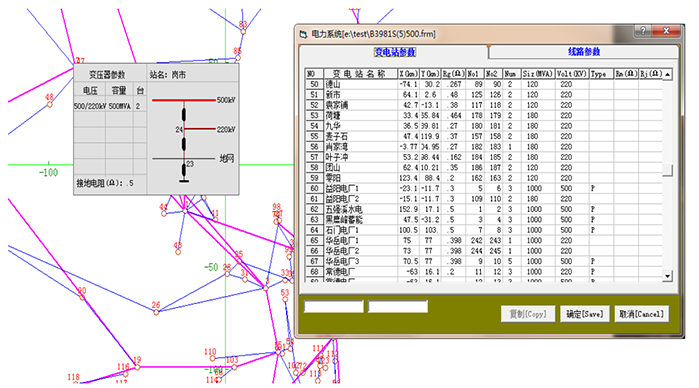

(6)可（自動識別節點）快速創建或查看地電流對電力系統變壓器磁飽和影響計算模型（如圖6所示），并可仿真計算出流過任意(復雜)交流網絡系統中的直流電流,評估地電流對電力系統影響。

圖6  創建地電流對電力變壓器影響計算對話框

(7)可方便快捷地創建地電流對埋在地下的電纜、管道、 地下金屬物產生的電磁影響的計算模型（如圖7所示），并仿真計算出其受影響程度和范圍。

圖7  創建地電流對地下金屬設施影響計算的對話框

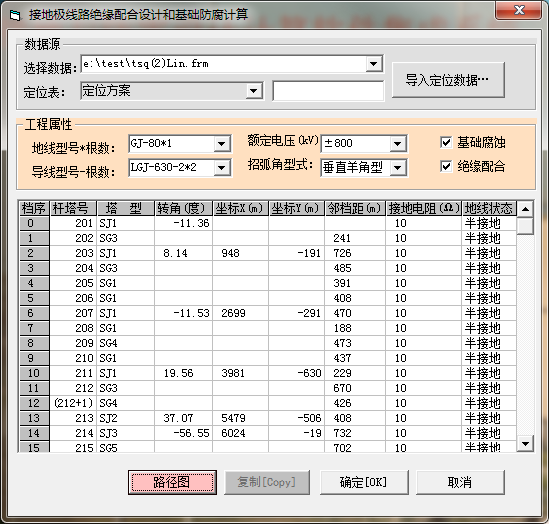

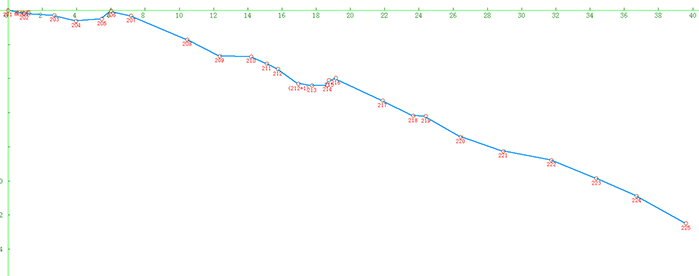

(8)根據“直流間隙熄弧理論”和試驗研究結果，可計算事故條件下流過桿塔的直流續流和電弧電壓（見圖8），并以此為據對接地線路開展絕緣配合設計。

圖8  為接地極線路絕緣配合設計創建熄弧電流計算對話框

（二）變電（換流）站接地網設計
（1）通過錄入（或xls文件導入）土壤視在電阻率參數，即可創建計算模型，如圖1所示。

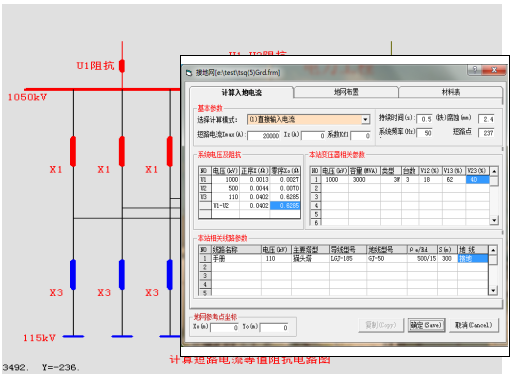

（2）根據變電站（換流站）電壓、容量和進出線（桿塔型號及尺寸）等實際情況，可分別采用分流系數法和集中參數仿真計算法，計算得到站內外發生短路時流過接地網的入地電流，如圖9所示。

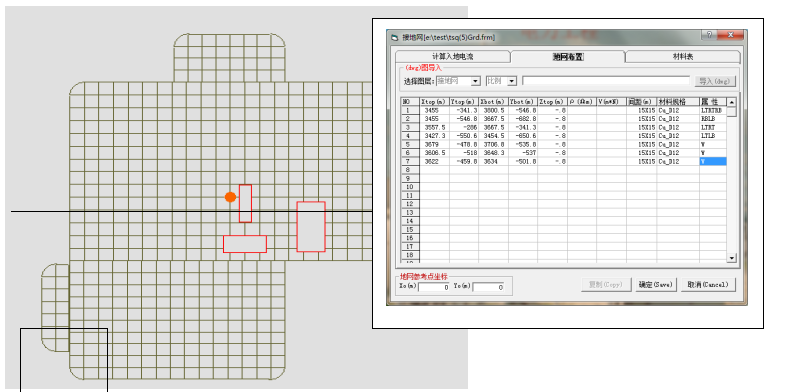

（3）可分別采用dwg文件導入、參數錄入和鼠標拖放三種方式創建任意形狀和網格間距地網模型，如圖10所示。

圖10  創建接地網計算模型的對話框

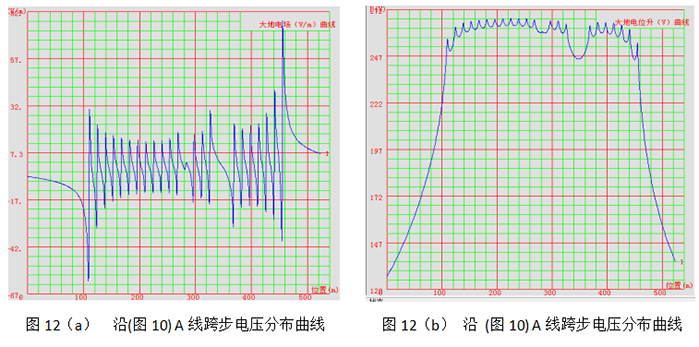

（4）根據恒定電流場電場原理，仿真計算N層土壤模型中任意形狀（含垂直接地樁）地網的接地電阻、最大跨步電位差、最大接觸電位差，任意點散流密度、電場與電位分布云圖和曲線等特征參數，云圖分別如圖11和圖12所示。

（三）變電（換流）站防雷

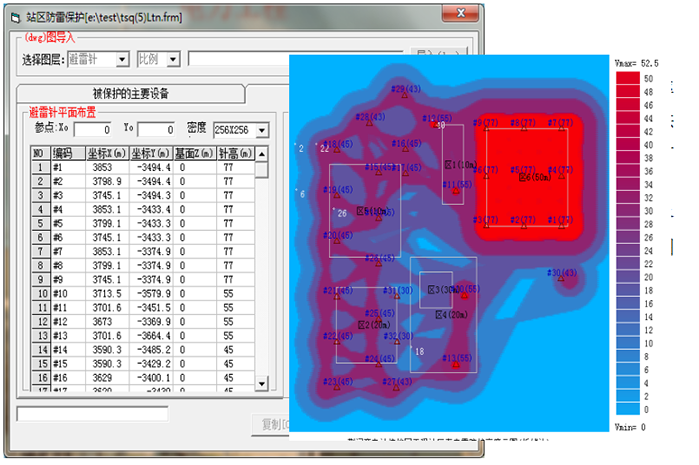

(1)根據變電站(避雷針或線)平面布置圖，設計人員可分別采用dwg文件導入、參數錄入和鼠標拖放三種方式創建防直擊雷3D計算模型,如圖13所示，并基于“折線法”和“滾球法”，能快速完成完成變電站防雷及其3D保護范圍計算。
（2）自動生成3D保護范圍云圖，如圖13所示。

圖13   變電（換流）站防直擊雷計算和3D保護范圍云圖

（四）輸出圖文并茂
（1）自動以txt、rtf、xls或jpg等格式生設計計算報告，包括材料統計表，實現輸出圖文并茂，滿足不同用戶對設計文件的需求。

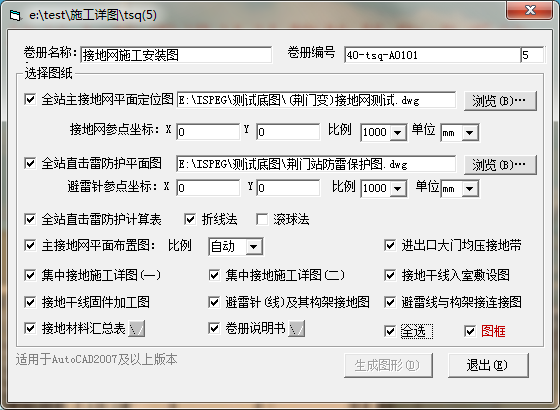

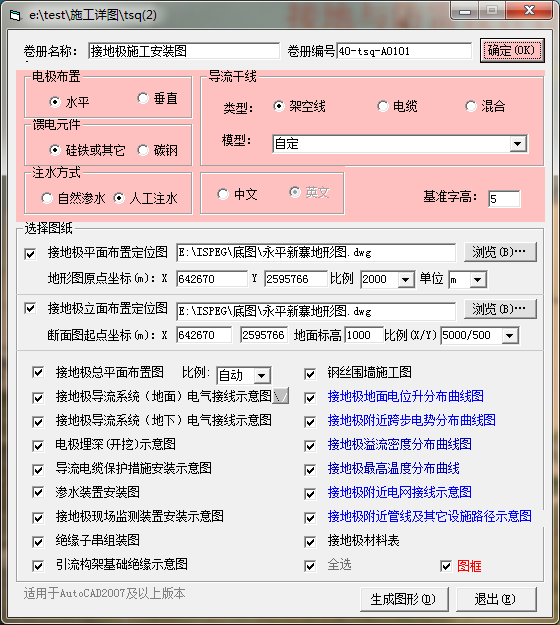

（2）自動生成dwg施工圖。設計人員在完成接地極(網)布置方案設計后，點擊如圖14所示繪圖對話框，軟件將根據確定的接地極布置方案和需要圖形自動完成所有的施工詳圖,包括材料清冊和圖紙目錄。

圖14（a） 直流接地極工程施工詳圖繪圖對話框

圖14（b） 變電（換流）站接地網及防雷施工詳圖繪圖對話框

（五）主要功能及適用性比較
與國外某公司在中國銷售軟件比較，ETEEP不僅功能更強大（見表），且在同等功能下ETEEP價格可僅為其1/4。

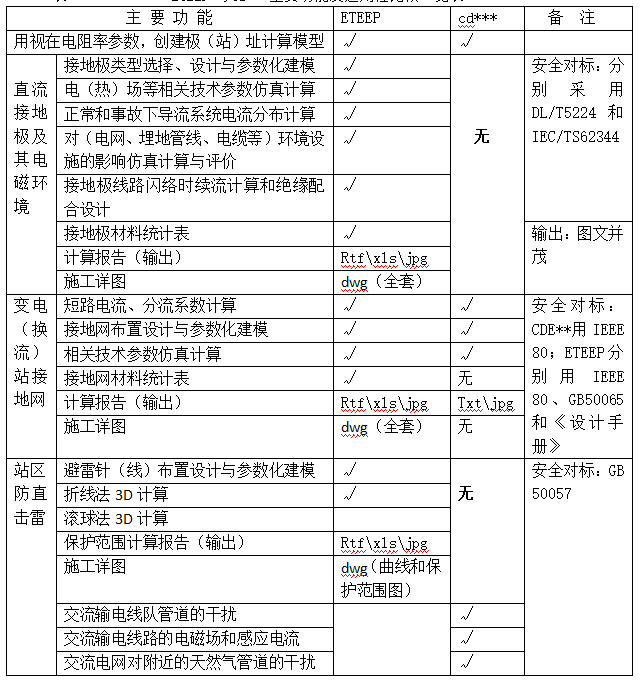

表              ETEEP與CD***主要功能及適用性比較一覽表

比較，方能識珍寶！

使用，才會有價值！

欲獲取更多信息，請與武漢市天怡電子有限公司聯系
